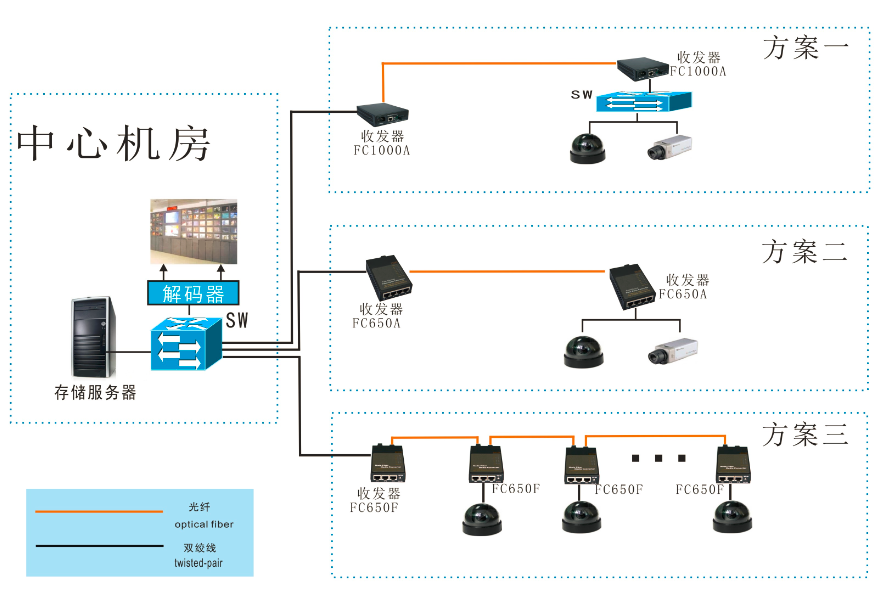

方案圖

收發器使用范圍廣，組網靈活。

方案一采用收發器加交換機的組網結構實現點對多點

方案二采用多電口收發器實現點對多點的組網結構

方案三采用節點式收發器，提供點到點、點對多點的鏈狀多節點組網結構，大大提高了組網的靈活性

機架式（模塊化）光纖收發器適用于多用戶的匯聚，如小區的中心機房必須滿足小區內所有交換機的上聯，使用機架便于實現對光纖收發器的統一管理和集中供電。

環網收發器多用于鏈路備份，主鏈路中斷后，備用鏈路在10ms內啟用并收斂。
