一、智能樓宇監控系統背景
隨著我國改革開放的推進，一批批適合信息社會需要并且具有安全、高效、舒適、便利和靈活特點的智能樓宇拔地而起，為了防止各種偷盜和暴力事件的發生和危害，確保樓宇的安全，生命和財產不受損害，智能保安系統的設置是必要的。隨著科技的發展，新的犯罪手段對保安系統也提出了新的要求，在信息時代的今天，對錢、財物、人身安全的保護是一方面，而對儲存在計算機里的大量的重要文件、數據，更需要保護。在一個智能化樓宇內，不僅對外部人員要防范，對內部人員也需要加強管理；對某些重要的地點、物品，以及重要的人物也需要特殊的保護。因此，對現代化的樓宇，需要設置多層次、立體化的保安系統。
我國智能樓宇的建設從90年代初才開始實質性進步，但發展十分迅速，目前在樓宇建設中正流行著一股“智能化”熱潮。智能樓宇是高科技信息時代的新產物，受到國內有關科研單位和企業的重視，它包括建筑自動化系統，通信自動化系統，辦公自動化系統，以及實現以上而必須的計算機網絡和綜合布線系統。建筑自動化（BAS，又稱為樓宇自動化），作為智能樓宇的一個重要也是最基本的部分，完成對大樓的電力、空調、電梯、給排水等各種機電設備以及各種不同類型分散的系統實行全自動的綜合監控管理。而保安系統又是建筑自動化的一個重要分支，完成樓宇的寶安任務。隨著現代化建筑的日益大型化，保安系統的責任越來越重要，保安系統的自動化程度也越來越高，對保安系統提出了更高的要求。
隨著我國經濟的持續高速發展，安全防范技術市場得到了充分的發展。各種技術應用于安全防范技術設施中，對維護社會治安，保障人民生命財產的安全起到了重要作用。其中，應用最廣泛，發展時間較長的是視頻監控系統。本文主要以智能樓宇的視頻監控系統為例，主要闡述視頻監控系統的工作原理，以及一般的設計方法和需要注意的問題。
二、智能樓宇監控系統設計
智能樓宇視頻監控系統的設計要點是：根據建設者對系統功能的要求和投資，確定系統的技術指標和設備組成，包括系統是傳統的閉路電視監控系統還是網絡視頻監控系統，系統是黑白還是彩色系統及圖像分辨率等；根據系統組成，確定設備配置，根據建筑平面特點，確定攝像機和其他設備安裝位置；按照監視目標和周圍環境條件，選擇攝像機的類型和防護措施；按照攝像機分布和環境特征，確定傳輸線的鋪設方式；最后還要考慮視頻監控系統與智能樓宇“3AS”（建筑自動化系統、通信自動化系統、辦公自動化系統）的對接。
在樓宇保安系統中，視頻監控系統使管理人員在控制室中能觀測到樓內所有重要地點的情況，為保安系統提供了視覺效果；在消防系統中，視頻監控系統使管理人員在接到火災警報以后，能迅速觀察到現場情況，區分是火警還是誤警，以及火災現場情況，為消防人員提供直觀的手段。
本方案所設計的智能樓宇網絡視頻監控系統根據功能可以劃分為前端圖像采集系統、POE供電及網絡傳輸系統、顯示與記錄系統和集中管理系統等子系統。
前端：在每個監控點安裝百萬高清POE網絡攝像機，根據監控環境的不同選用普通槍機、紅外槍機、紅外半球和高速球等不同的機型。
傳輸：各樓層攝像機通過網線和POE交換機級聯,進入弱電井樓層交換機，然后通過網線全部接入監控中心機房交換機。
監控中心：監控中心主要由四部分組成，機房交換機，DVR主機、電視墻、管理主機。前端所有攝像機的信號都接入POE交換機進行匯聚，然后接入機房交換機（如果每層的監控點在24個以內，離機房的距離不超過150米就可以省去樓層交換機），每臺DVR主機也接入交換機，每臺主機顯示16路圖像，錄像資料保存在每臺DVR主機中，根據錄像時間需要掛載不同大小的硬盤或是磁盤柜。每臺電視機通過一個解碼盒接入機房交換機，通過DVR主機切換圖像上電視墻。
分控中心：包括分控中心管理主機，顯示設備。
客戶端：客戶端主機通客戶端軟件對攝像機進行訪問，最大支持36路同屏顯示。
三、電梯監控：
電梯監控是智能樓宇網絡視頻監控中很重要的一個環節，因?yàn)殡娞菥朗且粋€(gè)較為復雜的環境，很多工程在電梯監控中受到不同程度的干擾，目前電梯傳輸中大部分都是采用視頻基帶（雙絞線）傳輸或增加抗干擾器傳輸，當然也可以采用射頻傳輸或無線傳輸方案。本方案中采用的是無線網橋傳輸。
使用雙絞線傳輸時，我們要清楚雙絞線在布設過程中需要注意一些方法，比如雙絞線本身較脆弱，選擇線纜要用合格的，柔韌性達標的產品。在井道中布設需要和隨行電纜捆扎在一起，首先在隨行電纜上用大扎帶綁扎一次，再?gòu)拇蟓h(huán)內穿過一個小扎帶固定雙絞線。20CM捆扎一次，每段預留3CM的余地（以可以容納一根手指為準）在電梯井道中部出線最為可靠，不過雙絞線在轎廂頂部需要預留、固定好。
如果中部無法出線，那么在隨行電纜上捆扎至電梯機房（從中段往上的捆扎可以不用預留3CM），從電梯機房出線時注意不要走強電線槽，和電機保持一定的距離，做好隔離再引到監控中心即可。
還有一種方法是直接利用隨行電纜內提供的視頻線出電梯井道后再使用有源傳輸器通過雙絞線傳輸到監控中心。

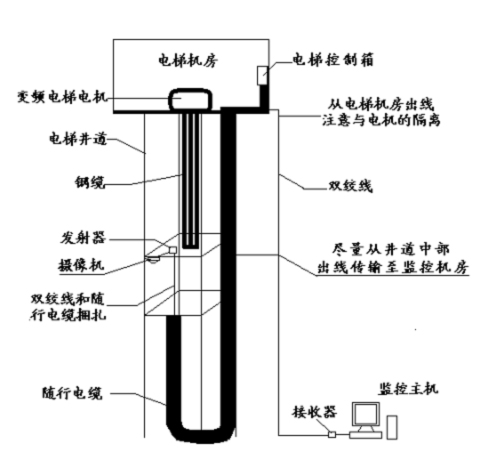

這幾種方法都是需要根據現場施工環境來選擇的，以下是雙絞線傳輸簡單的系統示意圖。
當然，最簡單最方便的就是無線網橋傳輸了，只需一對無線網橋就可以將電梯攝像頭視屏圖像傳至監控中心。
四、系統應用優勢及特點
數字百萬高清監控系統不僅功能強大，在性能上也超過常規的模擬視頻監控系統。本系統優勢主要表現在以下幾方面：
1. 高品質的圖像質量：所有攝像機均是百萬高清數字?jǐn)z像機，分辨率達到1280×720，每秒25幀數全實時，圖像清晰自然，網絡延時短（平均在0.2秒以內），且低照性能優越（0.05Lux），提供豐富的曝光模式選擇，以適用于各種復雜的監控環境；
2. 施工維護低難度、低成本：不需敷設大量的視頻電纜、電源線和采用特定的傳輸設備（例如POE交換機），本系統采用總線分布式的組網方式，施工簡單，所需傳輸設備成本低（例如POE交換機、光纖收發器），且利于日后的維護；
3.系統結構靈活，可擴容性、升級性強：采用標準的組網方式，支持IP單播、組播功能。采用模塊化設計，無論前端擴容和中心擴容都可以充分利用前期資源，降低擴容投入成本。前端攝像機和中心管理軟件均支持本地升級，無需硬件改動便可實現系統功能的升級。
4. 易操作性：監控中心系統管理軟件的操作平臺是Windows XP中文版，控制界面為圖形方式，界面友好，用戶可以非常迅速地熟悉操作軟件。
5、硬件結構靈活，安全性：POE只需要安裝一條雙絞線纜，簡單而且節省空間，并且設備可隨意移動。而且POE供電端設備只會為需要供電的設備供電，只有連接了需要供電的設備，以太網電纜才會有電壓存在，因而消除了線路上漏電的風險。
